綜合支吊架制作安裝工序

1、看圖

根據BIM深化圖紙中綜合支吊架的位置、編號查看綜合支吊架詳圖，準備材料。

2、下料

復核現場條件，根據綜合支吊架詳圖選擇型鋼的規格、長度進行下料。

3、鉆孔

在綜合支吊架橫桿上需要開孔的位置進行標注，使用臺鉆進行開孔。

4、拼裝電焊固定

根據綜合支吊架詳圖，把下好料的型鋼進行組對拼裝、電焊固定，并利用邊角料對支架的兩邊進行電焊固定，防止出現焊接變形，用角尺復核支架組裝后的角度是否正確。

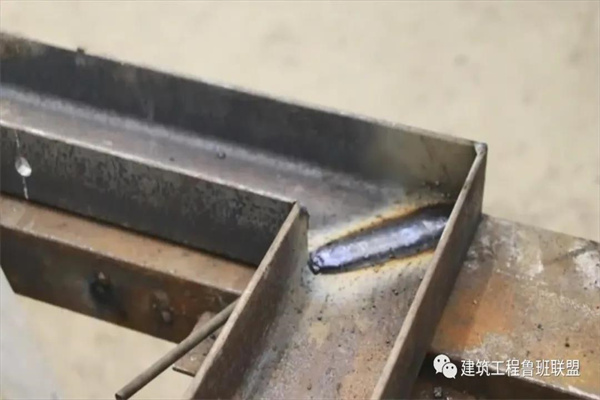

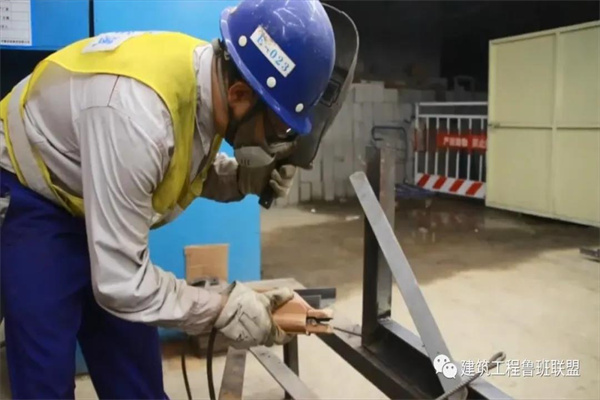

5、焊接

將組裝好的支架所有焊縫進行焊接，雙面施焊。

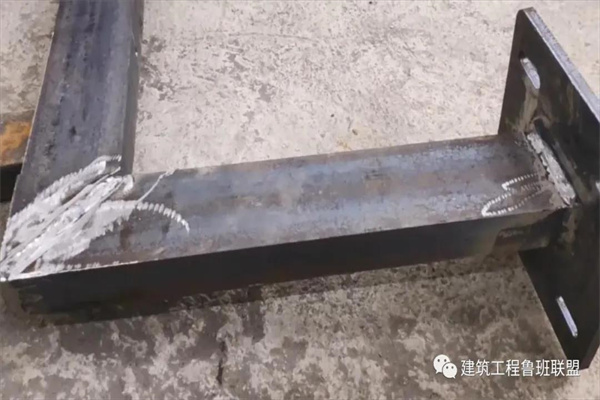

6、打磨除銹

用角磨機對焊縫部位進行打磨，用電動鋼絲球對支架其他部位進行手工除銹。

7、噴涂底漆

對制作好的支架噴涂紅丹防銹底漆兩遍，待第一遍干燥后再噴第二遍，噴漆時采用勤移動、短距離的原則，防止噴漆太多而流墜。

8、噴涂面漆

待支架的底漆噴完干燥后，進行噴涂灰色面漆兩遍，噴涂方法與底漆相同。噴涂完成后，根據圖紙中支架的編號進行掛牌擺放，防止用錯。

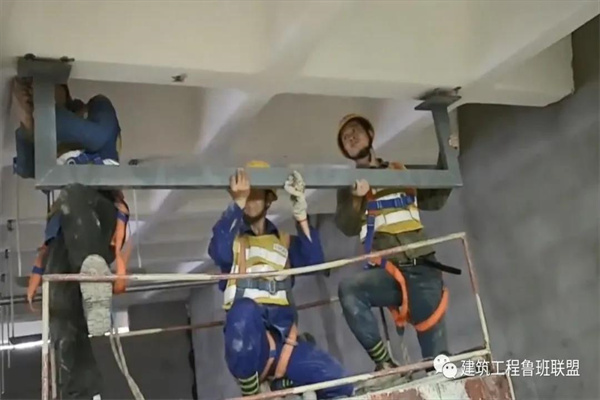

9、安裝固定

將制作完成的支架在對應現場位置處進行固定安裝，安裝時選用符合要求的膨脹螺栓固定牢固，安裝完成后，復測支架的水平度、垂直度及安裝高度是否符合圖紙及規范要求。
